1  适用范围和用途

LN Ⅲ TR TY5 □（）/10-0.4 L系列有载调容调压有载分接开关(以下简称开关)，是一种复合电阻过渡埋入式有载调容调压分接开关。开关有隔离于变压器的单独油室、利用变压器油做绝缘和灭弧介质，其结构简单紧凑，便于检修与维护。

适用于供电系统中无功过大、用电设备处于欠压状态运行中，或变压器容量大、用电设备小负载情况下。此开关根据配电智能终端发出的信号，进行有目的地切换分接位置，以及对高压线圈进行星-角切换，低压侧串、并联切换，从而达到调节变压器的容量，保证系统电压的质量，提高系统功率因数，减小无功消耗的有效措施之一。用作额定频率50Hz、额定电压10kV、额定电流至60A以下、三相交流高压供电系统的配电中。

本开关选用技术先进的智能化多功配电终端，作为开关操作控制机构的中心，其保护可靠，动作灵敏，测量精度高；配合中文菜单式，人机交互界面，显示信息丰富，操作直观简便。

开关使用环境条件：

a.  环境温度为 -30℃－+70℃；

b.  空气相对湿度不大于95%(+25℃时)；

c.  变压器油最低温度 -40℃，最高温度 +100℃.

d.  与垂直面的安装倾斜度不超过5°；

e.  不适用于充满导电尘埃的介质环境。

f.  不适用于腐蚀性气体或蒸汽浓度足以破坏金属及绝缘介质的环境中。

g.  不适用于爆炸危险的场所。

h.  相对海拔2000m以下。


2  型号含义

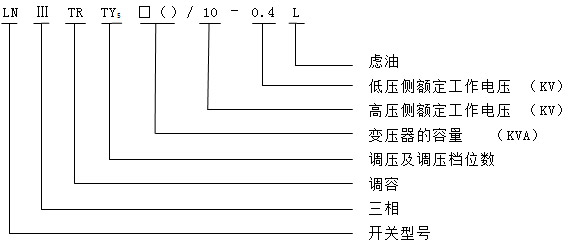

2.1 产品型号含义


2.2 产品分类

开关产品分类见下表1

表1

型         号

额定电压 KV

额定电流比  A

 LN Ⅲ TR TY5  630（200）/ 10-0.4 L

10

50/500

 LN Ⅲ TR TY5  315（100）/ 10-0.4 L

10

30/300

LN Ⅲ TR TY5  200（63）/ 10-0.4 L

10

30/300


3  主要技术特征

3.1 产品执行标准

GB/T10230.1-2007        分接开关 第一部分 性能要求和试验方法

GB/T10230.2-2007        分接开关 第二部分 应用导则

GB/T4208-2008           外壳防护等级(IP代码)

DL/T265-2012            变压器有载分接开关现场试验导则

3.2 安装方式：变压器埋入式安装。

3.3 基本参数

3.3.1 整机技术参数见下表2。

表2  额定绝缘水平

额定电压 KV

额定短时工频耐受电压(有效值)  KV

额定全波雷电冲击耐受电压(峰值)  KV

6

30

60

10

35

75



3.3.2主触头、辅助触头的温升。不得超过下表3的数值，

                                  表3触头温升值              单位：开尔文（K）

触头材料

空气

油中

裸铜

35

20

表面镀银的铜及合金

65

20



4  结构概述

4.1 产品结构

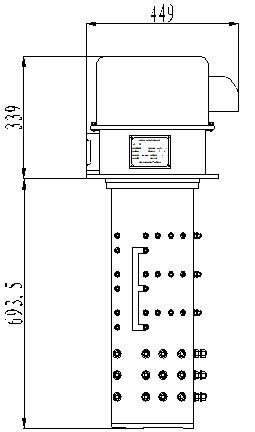

开关装置外形如图1。总体可分为分接位箱体、机构箱体两大部分。分接位箱体由壳体、接线固定螺栓、后盖等组成。机构箱体为圆形结构，内部有定位控板，信号控制引线，驱动机构，储能机构，滤油器，油泵，控制电机和上盖等组成。


开关安装与变压器的法兰面上，露出变压器油箱平面以上的部分，是机械传动部分，有单相电机驱动机构进行传动，利用弹簧“过死点”后进行能量的释放，通过推动拨槽件来推动拨槽轮盘，转动到一定角度的运动，完成开关的操作任务。

在动触头支架的主动触头和辅助触头之间，由过渡电阻作切换过程中的限流作用；开关的动、静触头上镶嵌铜钨合金，延长了开关电气寿命和机械特征，符合国家相关规定的指标。


5  电气系统工作原理

5.1 工作原理

a.  引入电源到配电智能终端，通过智能终端的分、合控制按钮，可使现有载调容调压有载分接开关的分、合。并兼顾调压和调容的功能。

b.    开关合闸后，二次侧输出三相电压、电流，作为智能保护器基准参考数值，为开关在此供电系统是否进行调压、调容运行提供依据。

c.   当开关正常运行后，智能保护器对配电线路的电流、电压、分合状态进行监控及显示。对操作系统的电动机有可靠故障保护功能，故障解除后自动切换到正常状态。

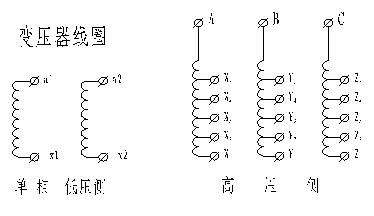

d.  变压器接线见下图3

图3

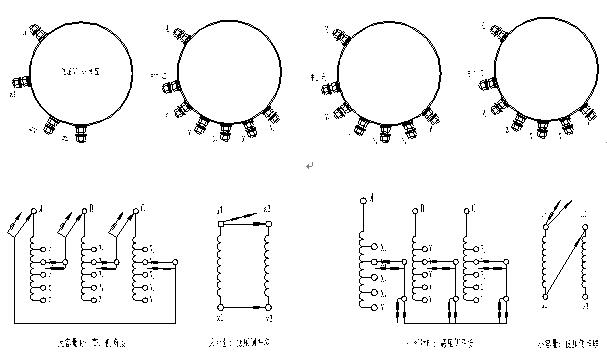

a.  开关与变压器的连接如下图4


图4

a.  高压绕组连接方式的改变以及低压绕组并、串联的转换。均通过控制系统控制有载调容调压开关手动或自动完成。在用电高峰时段可自动将变压器调整到大容量档运行，在用电低谷时时段自动将变压器调整到小容量档运行。

由大容量调为小容量时，低压绕组匝数增加，同时高压绕组变为Y接法，相电压降低，且匝数增加与电压降低的倍数相当，可以保证输出电压不变。同时，大容量调为小容量时，由于低压匝数的增加，铁芯磁通密度大幅降低，使硅钢片单位损耗变小，空载损耗和空载电流相应降低，以达到降损节能的目的。


6  安装、使用

6.1 安装与检查

6.1.1安装前应核对各技术参数，检查本开关各部位是否完好，有无因运输造成的损坏，内部插头、紧固件等是否有松动。

6.1.2 检查产品的合格证，并仔细阅读本产品的使用说明书。

6.1.3 安装前还应进行动作性能与工频耐压的相关检验。

6.1.4 开关安装完毕后，应注入优质变压器油，油位应达到油标红色刻度线，油质的绝缘强度应在40KV以上。

6.1.5 开关随变压器出厂及客户使用时，务必将航空插件防护罩安装好，防止进水。

6.1.6 利用智能终端进行手动与自动操作：投入运行前进行10次循环操作，检查机构是否灵活，限位是否可靠。测量变压器高、低侧线圈在分接及高容量和低容位量置时的直流电阻值与出厂数据相比较，以判断是否在正常范围内。

6.1.7 开关投入运行后，用户应定期检验开关油质是否更换，要求耐压保持25KV以上，开关每工作一年，至少采油样一次，进行微水和电压击穿实验。

6.1.8 当系统中因倒闸操作或其他原因，可能造成电压大幅度波动时，应将有关变压器分接开关的自动控制器暂停使用，待操作完毕恢复正常后，在恢复自动控制。

6.1.9开关航空插座编号：见下表4

表4

编号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

功能

1分接

2分接

3分接

4分接

5分接

档位公共端

低容量位置

高容量位置

虑油电机

升容量

降容量

电机公共端

升压

降压

6.1.10 故障原因及排除方法见表5

表5

序号

故障现象

原因分析

解决办法

1

电动机构仅能一个方向分接变换。

动作信号接触不良或结构没有回复。

检查动作机构、信号接触点和连接线，检查动作机构。

2

开关无法控制操作方向。

电动机电容回路连线接触不良或电容故障。

检查电动机电容器回路，并处理接触不良、断线或更换电容

3

电动机正、反两个方向开关变换均无动作。

无操作电源或缺相，开关触点信号接触不良。

检测供电电源和触点及连线。

4

远方控制拒动，而就地电动操作正常。

远方控制回路故障。

检查远方控制回路接线，消除故障后进行整组联动试验。

5

切换开关切换时间延长或不动作。

储能拉簧疲劳，拉力减弱、断裂或机械卡死。

调换拉簧或检修传动机构。

6

开关与电动机构分接位置不一致。

开关与电动机机构联接错误。

检查原因并进行联结校验。



6.1.11使用注意事项

有载调容开关是本开关区别于别的有载调压开关的最主要的特点。对于分散的小负荷改变达到本开关60%时，须事先将控制器设为“手动”，并手动切换到高容量状态，然后将此设备投入运行，否则，可能造成事故。

本开关的安装与运行维修标准，应参考《有载开关运行维修导则 DL/T574-2010》运行。


7  包装、运输与贮存

7.1 开关出厂时给予了包装，以防止运输过程造成损坏，开关的外包装采用加厚20mm瓦楞纸、内套防水薄膜覆盖进行套装。随同产品装箱文件有：

a.  装箱单；

b.  产品合格证；

c.  产品使用说明书

7.2产品在运输过程中不得受强烈振动，不得翻滚、倒置、碰撞。

7.3产品在运输过程中，应有防止雨淋措施。

7.4当开关起吊时，应将钢丝绳挂在箱体上部吊钩处。

7.5产品应贮存在没有雨雪侵袭、干燥通风的库房中。

订货须知:

订购时应注明开关的型号、规格、订购台数、订购的备件

例：订购： LN Ⅲ TR TY5 160(50)/10-0.4 L   5台。
