用途及适用范围

LNHB1-63 汇流式小型断路器适用于交流 50/60Hz，额定电压不超过 415V，额定电流至 63A 的线路中起过载和短路保护作用。三相四线每一相都有专用连线通道，互不干涉，解决了三相不平衡和导线误接等问题。

技术参数

• 符合标准：GB10963.1 IEC60898-1

• 额定电压：1P、1P+N: 220/240V AC；2P、3P、3P+N、4P: 380/415V AC

• 极数：1P、1P+N、2P、3P、3P+N、4P

• 污染等级：2 级

• 防护等级：IP20

• 安装类别：II、III 级

• 工作环境温度：-35°C~+70°C，24h 平均温度不超过 +35°C。断路器的基准温度为 30°C，当环境温度发生变化时，其额定电流值需进行修正，修正系数参见表 1。

• 海拔高度：安装地点的海拔不超过 2000m。

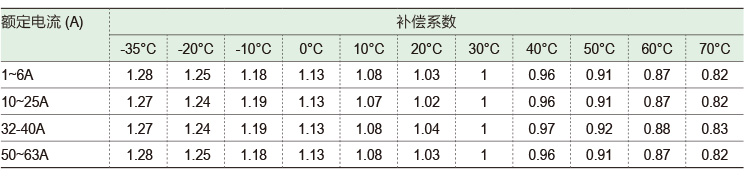

表 1 额定电流值温度修正系数表

安装及维护

• 安装前先检查断路器标志与所使用的正常工作条件是否相符；

• 通电前，先人工操作几次断路器，其机构动作应灵活、可靠，无阻滞现象；

• 断路器在运行时，应定期检查；

• 断路器在分断过载或短路电流后，应先排除故障，再恢复合闸；

• 断路器在使用或贮存、运输过程中，均不得跌落和受雨水侵袭。

接线示意图

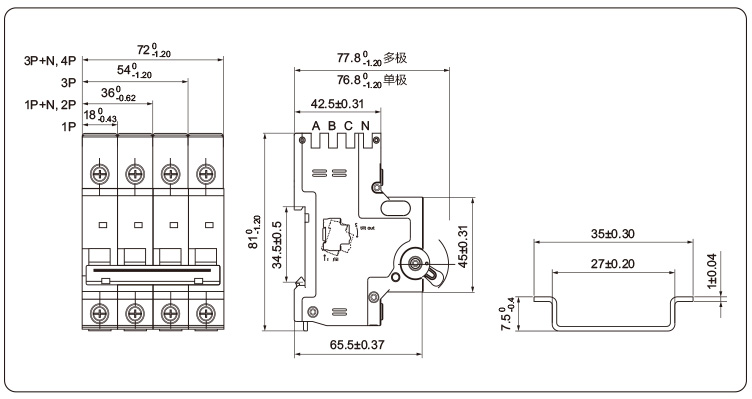

外形与安装尺寸
