产品介绍

汇流式塑壳断路器是雷纽电气科技有限公司最新力作，隆重推出两大系列塑壳断路器。

一、热磁式塑壳断路器总计 4 大壳架：125 壳架、320 壳架、400 壳架及 630 壳架，电流范围：16A~630A；

分断能力 Icu=70/50kA，Ics=50/35kA。

二、智能型塑壳断路器总计 4 大壳架：125 壳架、320 壳架、400 壳架及 630 壳架，电流范围：16A~630A；

分断能力 Icu=70/50kA，Ics=50/35kA；实现人机互连，在线测试，故障记录下载等功能。

1. 母线防触电设计

母线外壳采用全方位防护，人员可放心带电操作，还可消除外界潮气灰尘以及异物引起的接地故障，母线采用分相封闭结构，杜绝相间短路的发生。

2. 降低成套内部温升

母线连接排与断路器集成于一体，减少了过渡排的连接点，减少 20% 连接点的温升，最终实现成套内部温升的大幅降低。

3. 标准化安装

所有壳架产品母线相间距为 45mm，安装可节省 30% 的母线连接材料，缩小 20% 的安装体积，并提升 60%的安装效率。

4. 零飞弧距离

产品采用了全新的高分断结构设计，涉及灭弧结构系统，空气流道系统，电弧隔离结构的全方位提升，实现分断零飞弧距离。

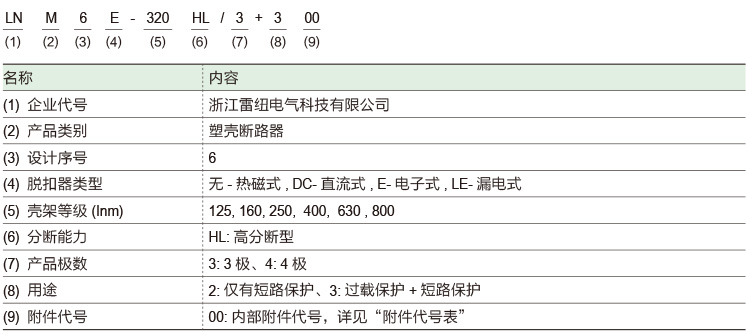

产品型号及含义

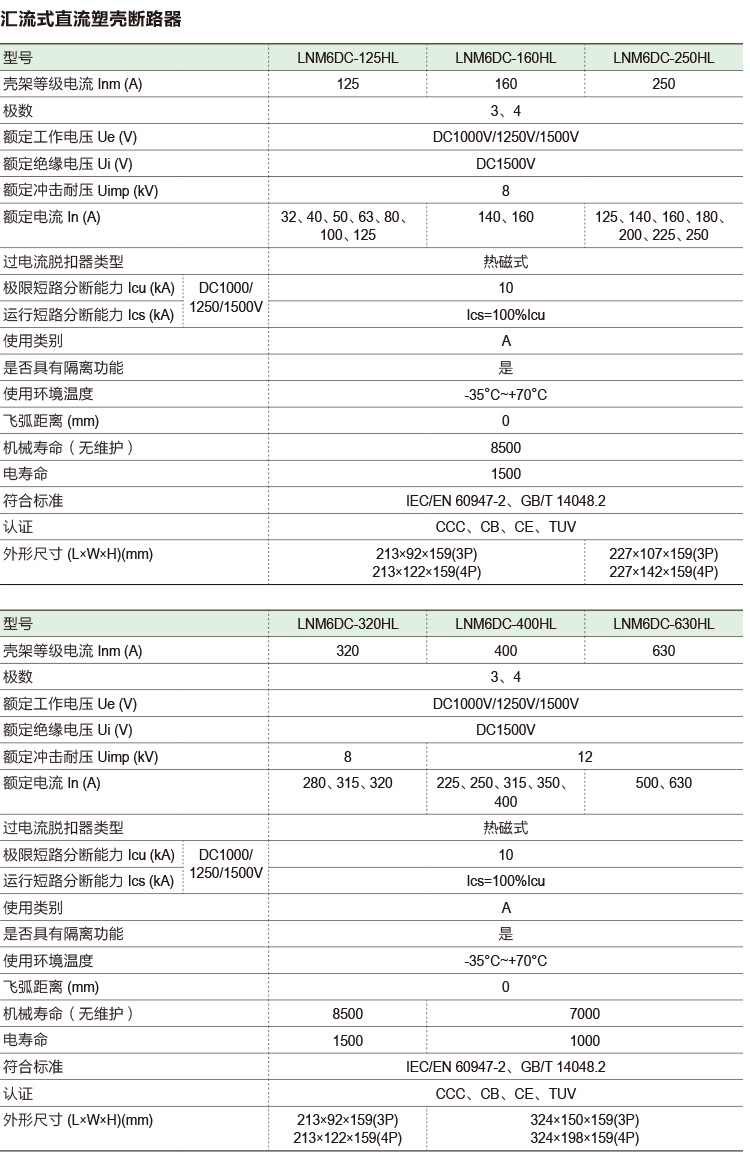

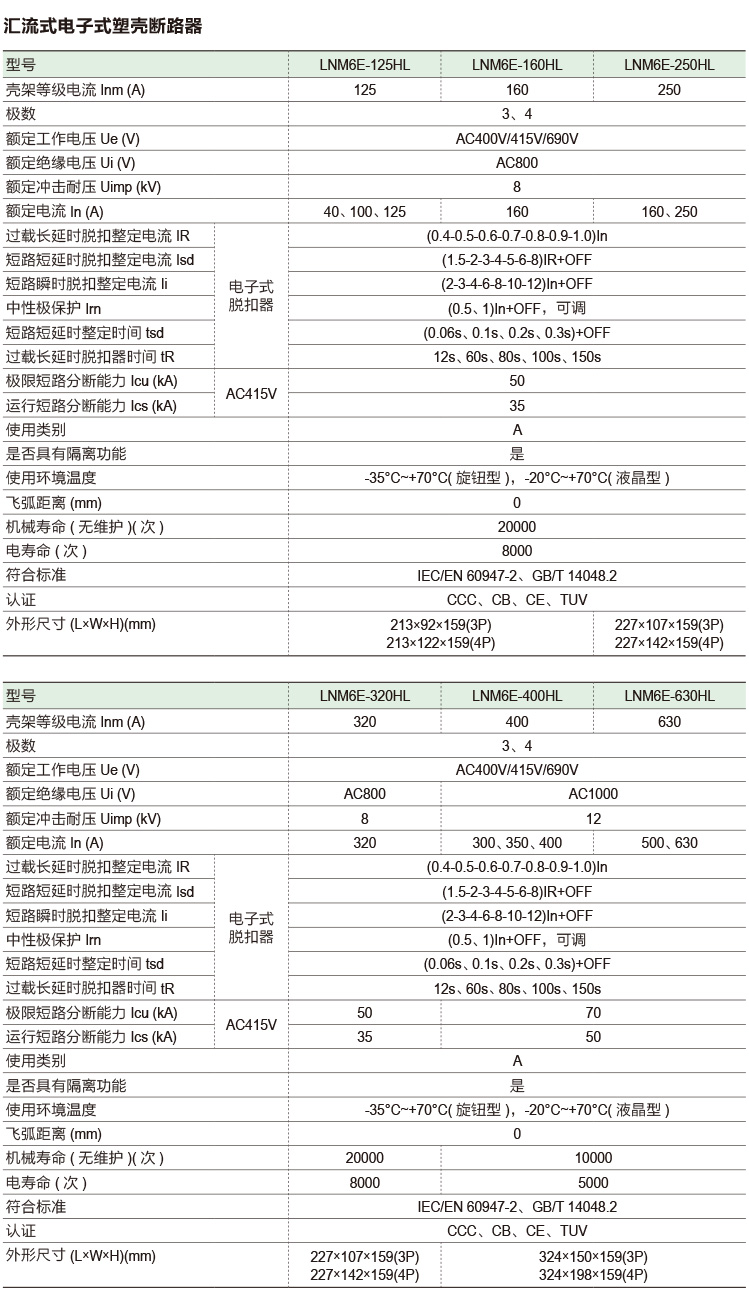

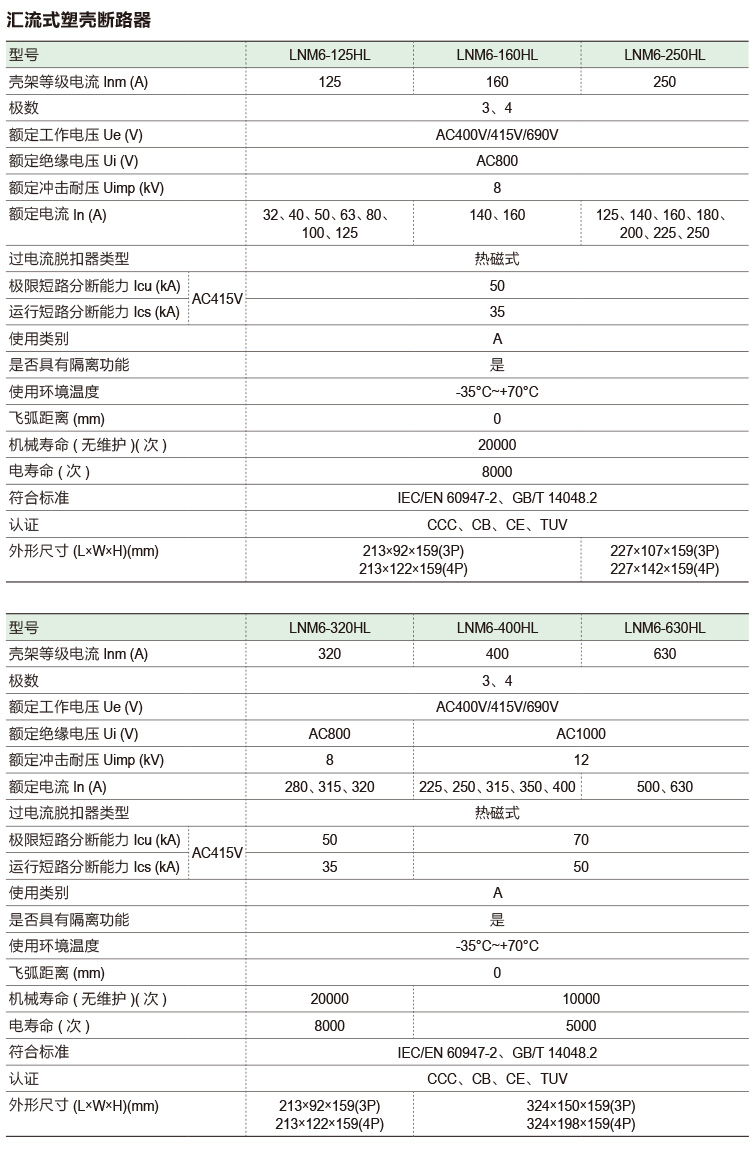

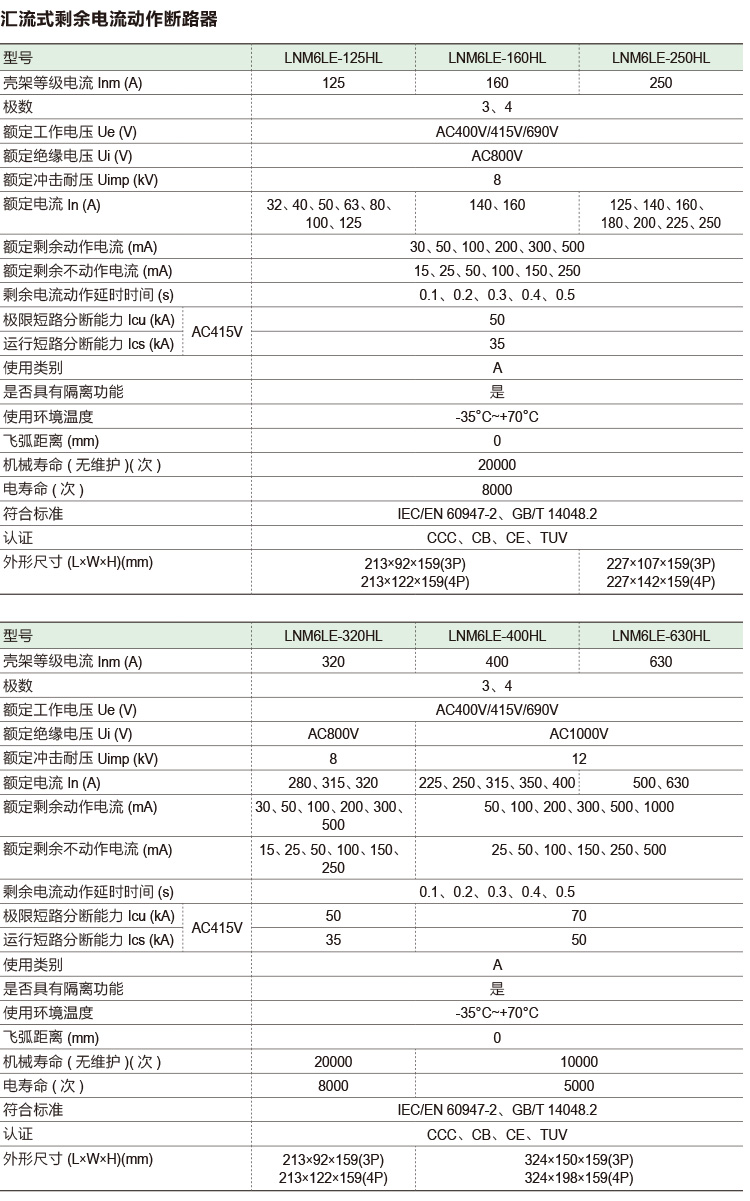

主要技术性能指标

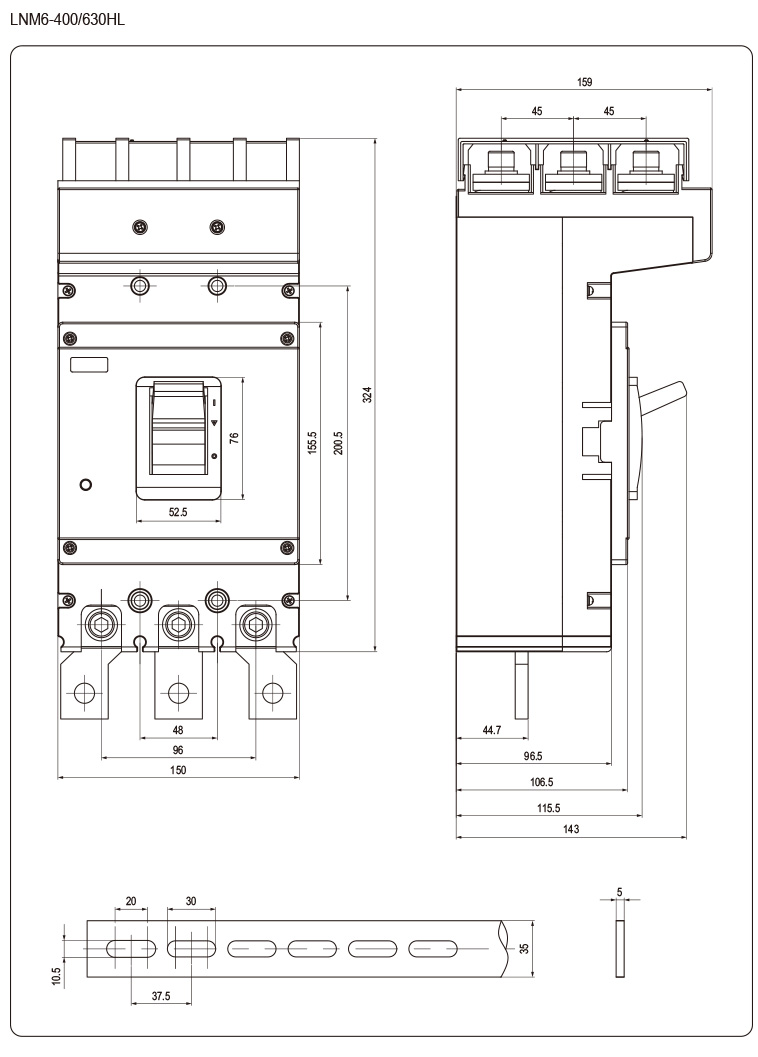

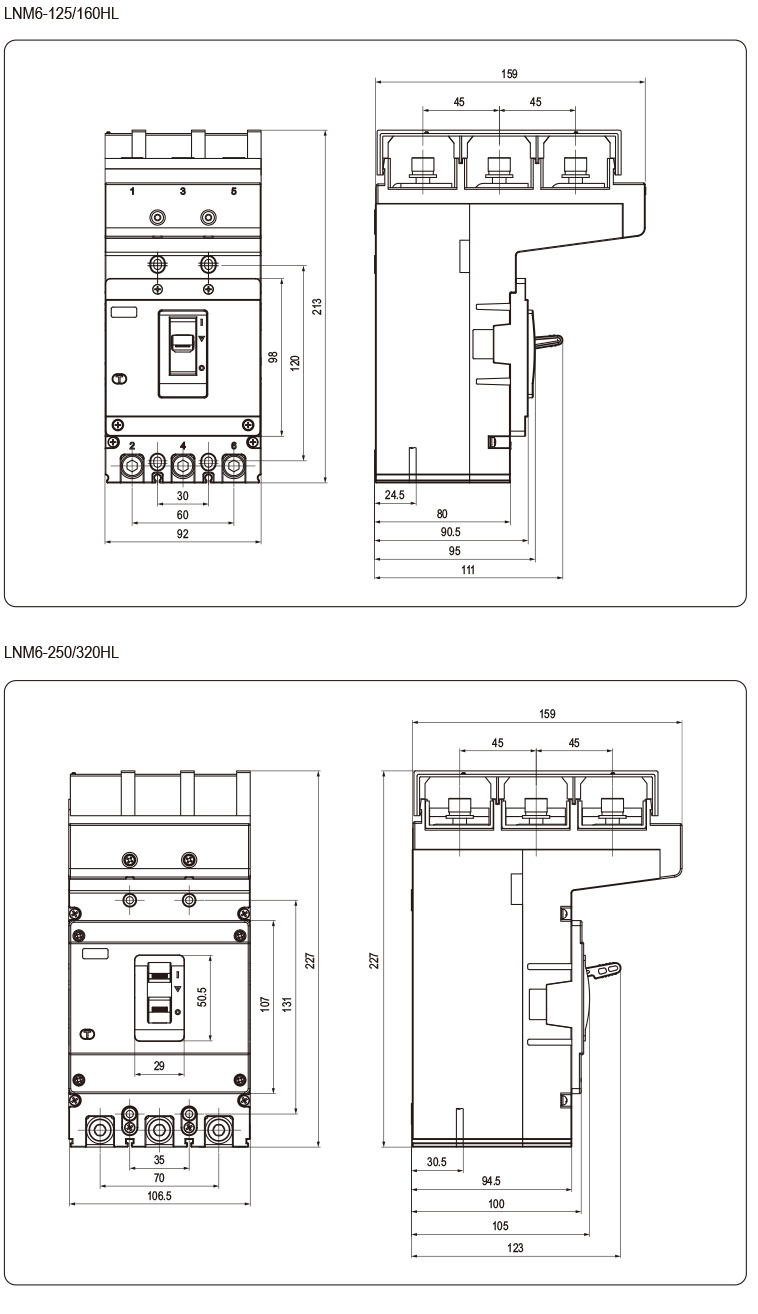

外形及安装尺寸
